Como realizar a atualização forçada do firmware da sua Octtane.

T2 G1| T2S G1


Este tutorial ensina como realizar a atualização manual do firmware Octtane T2 G1 / T2S G1 , em casos em que ocorram falhas durante o processo de atualização automática, como quedas de energia ou perda de comunicação.


Antes de iniciar o processo, é importante desligar a injeção Octtane da ignição do veículo e conectá-la apenas ao USB do computador.


O tutorial mostra passo a passo como identificar o modelo da ECU e realizar a atualização das imagens da CPU e do software base.


?O processo é descrito com detalhes e ilustrado com imagens para facilitar a compreensão.


Primeiros passos.

Atenção: Antes de Atualização ou Iniciar o processo de atualização, a injeção Octtane NÃO deve, não pode estar ligada na ignição do veículo ( Chave Ligada ). Deve estar somente ligada junto ao USB do computador. O mesmo pode estar no chicote normal, mas sem contato com o 12v.


Este tutorial vai te auxiliar a fazer a atualização da sua injeção Octtane T2 G1 / T2-S G1 no modo de atualização de firmware forçada. Quando por algum motivo ou em algum momento da atualização o PC perde a comunicação com a ECU ( injeção ) ou cabo com problemas.


Localizar primeiramente o local de onde está instalado o ECU Manager V2.

No ícone do Octtane Manager V2 ( Botão direito do mouse ) Abrir local do arquivo ou vai na pasta -> C:\Octtane Manager V2

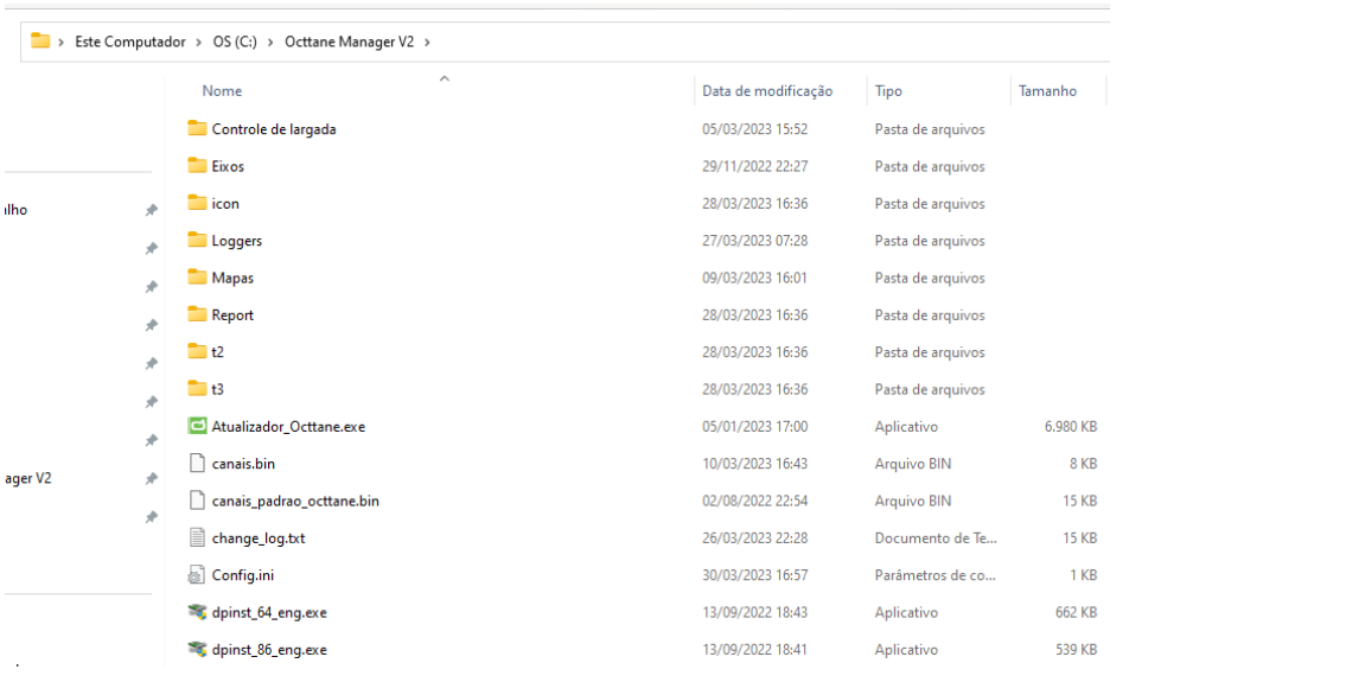

Arquivos contidos no local da instalação.


Agora precisamos identificar qual modelo da ECU para podermos prosseguir com a atualização.

Este Tutorial é dedicado para este Modelo de ECU.

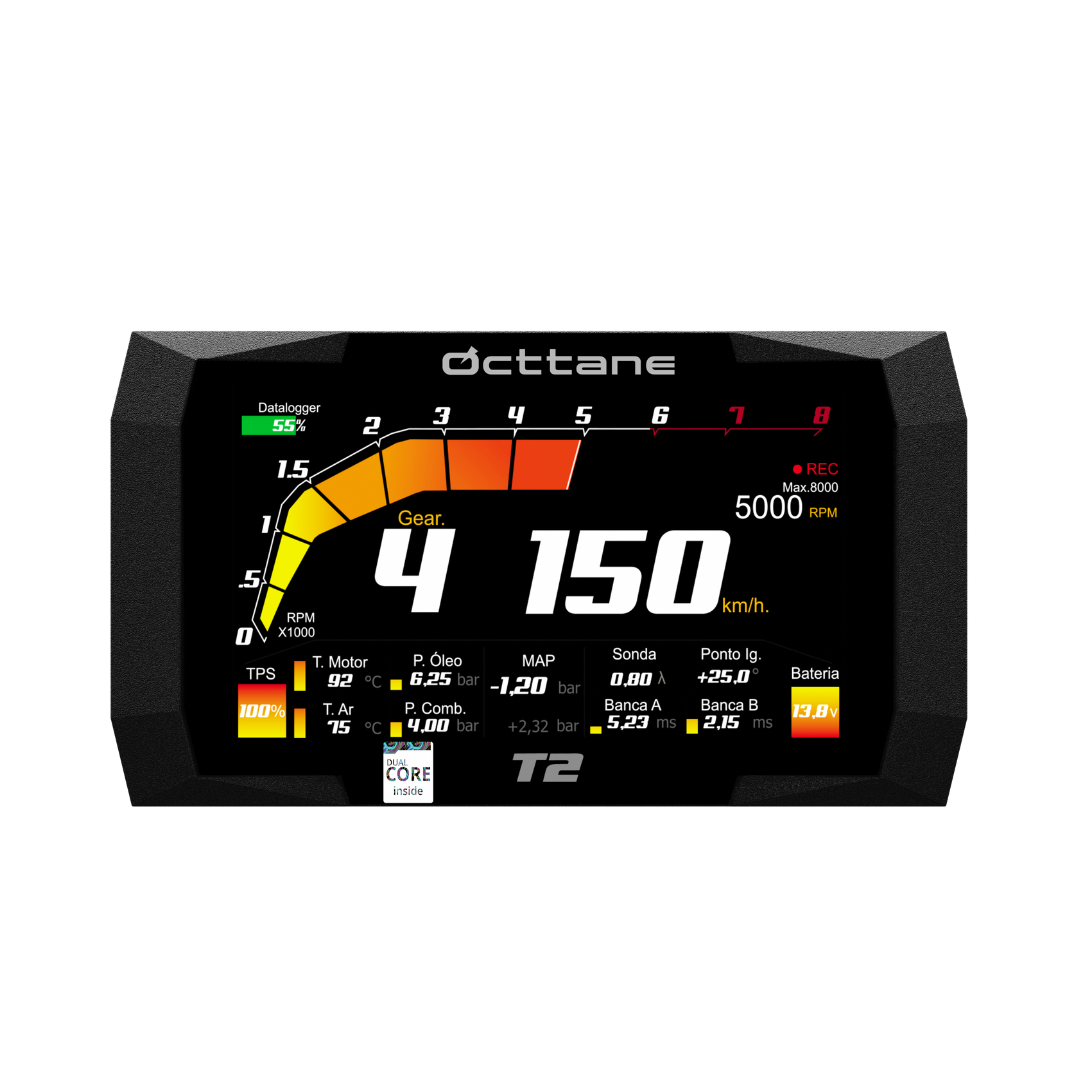

ECU Octtane T2 ou T2S Geração 1 (G1)


Identificado o modelo da ECU então vamos clicar na pasta:

Para T2 / T2S G1 vamos entrar na pasta ?T2?.

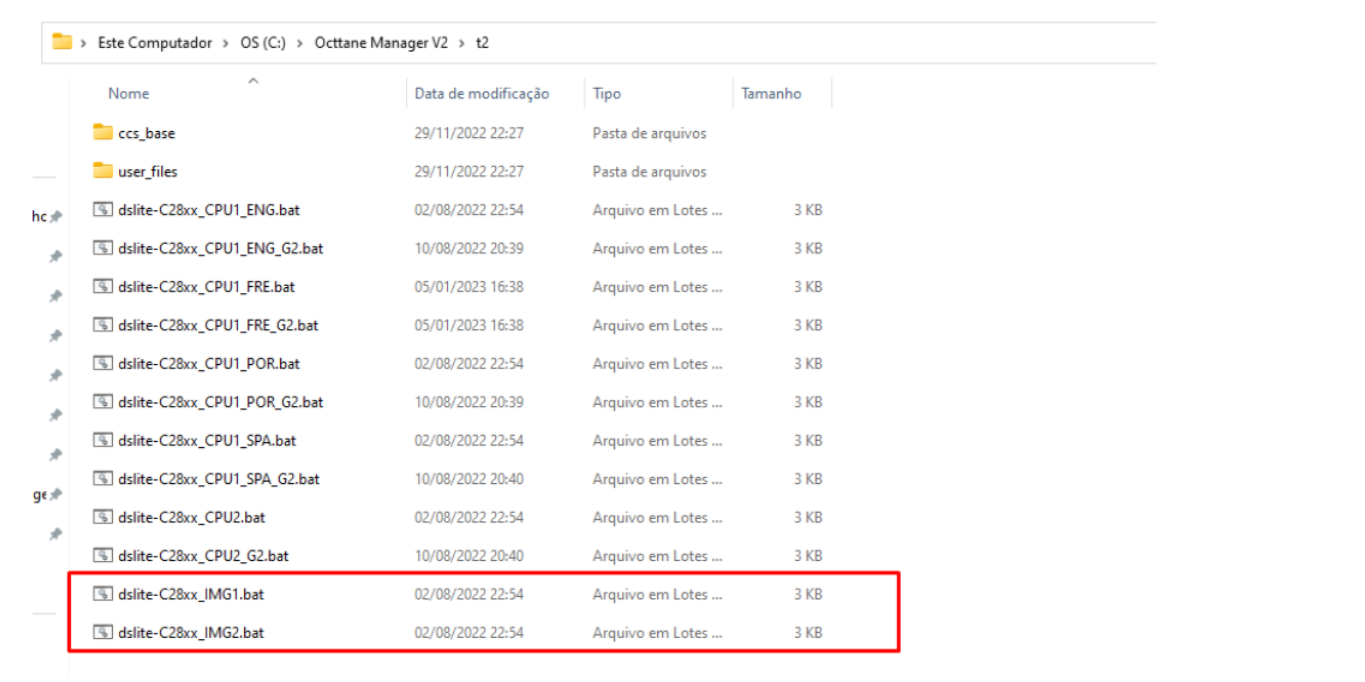

Pasta T2 Selecionada:


Atualizando as imagens.

Para iniciar o processo de atualização manual devemos iniciar pelas IMAGENS que compõem o software base da Octtane.


Atualizando a imagem 1 (IMG1).

Clique 2x no arquivo -> dslite-C28xx_IMG1

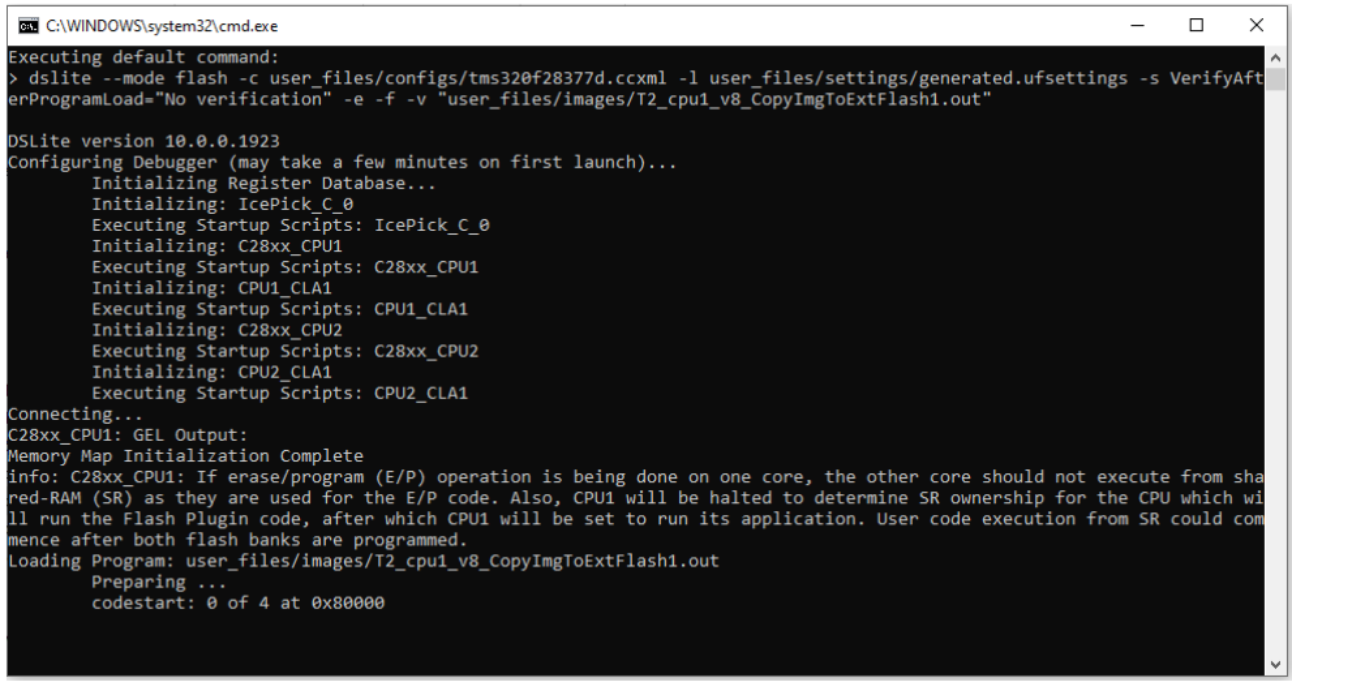

Uma tela Preta ?Dos/CMD? do windows irá abrir e começar a instalação da IMG1 ( Imagem 1 ).


Após finalizar esse processo a tela irá fechar automaticamente e irá soar um BEEP na ECU.

( Lembrando que esse processo de atualização de imagem 1 pode demorar até uns 5 minutos dependendo do PC )


Feito isso, então podemos iniciar o processo de atualização da IMG2. (Imagem 2)


Atualizando a imagem 2 (IMG2).

Selecione o segundo arquivo ( Clique 2x no arquivo -> dslite-C28xx_IMG2 )

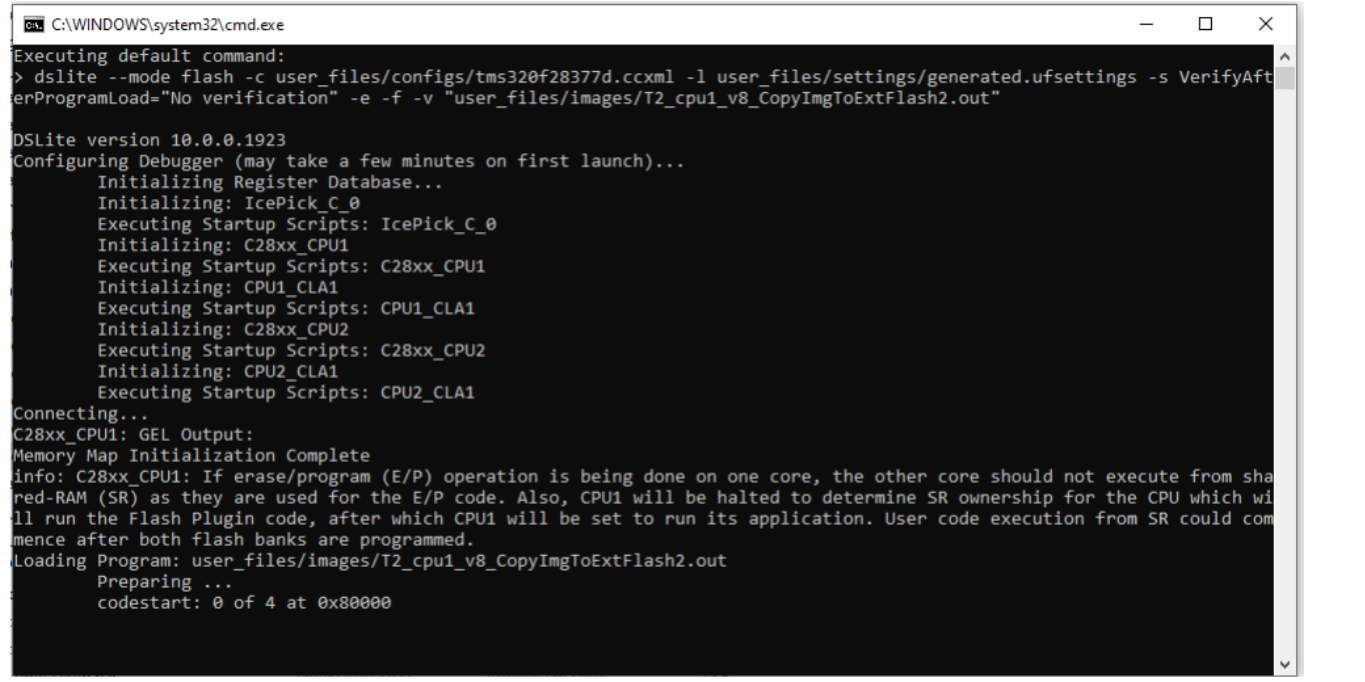

Uma tela Preta ?Dos/CMD? do windows irá abrir e começar a instalação da IMG2 ( Imagem 2 ).


Após finalizar esse processo a tela irá fechar automaticamente a ECU irá soar 4 à 5 BEEPS.


Nossas Imagens da CPU 1 e CPU 2 estão atualizadas e devemos agora atualizar o nosso software base!


Atualizando o Software Base da sua T2/ T2S G1.

Como o processador desta ECU é Dual Core, ou seja, tem duas CPUs. iremos iniciar o processo de atualização da CPU 1 e depois atualizar a CPU2.


Atualizando a CPU1

Lembrando que temos o software em PORTUGUES / INGLÊS / ESPANHOL / FRANCÊS.

Escolha o arquivo referente ao idioma desejado.


Para o nosso exemplo vou escolher Português.

Fique atento para NÃO selecionar o arquivo com final G2. Este é para a ECU da segunda geração.

Clique 2x no arquivo ( dslite-C28xx_CPU1_POR )


Uma tela Preta ?Dos/CMD? do windows irá abrir e começar a instalação da CPU 1 ( Firmware CPU 1 ).


Após finalizar esse processo a tela irá fechar automaticamente e a tela da injeção irá ligar com as informações da injeção em tempo real.

Atualizando a CPU2

Para finalizar a atualização da firmware, então iremos no último arquivo ( CPU 2 )


Já a CPU 2, não precisa de idioma, apenas o modelo.

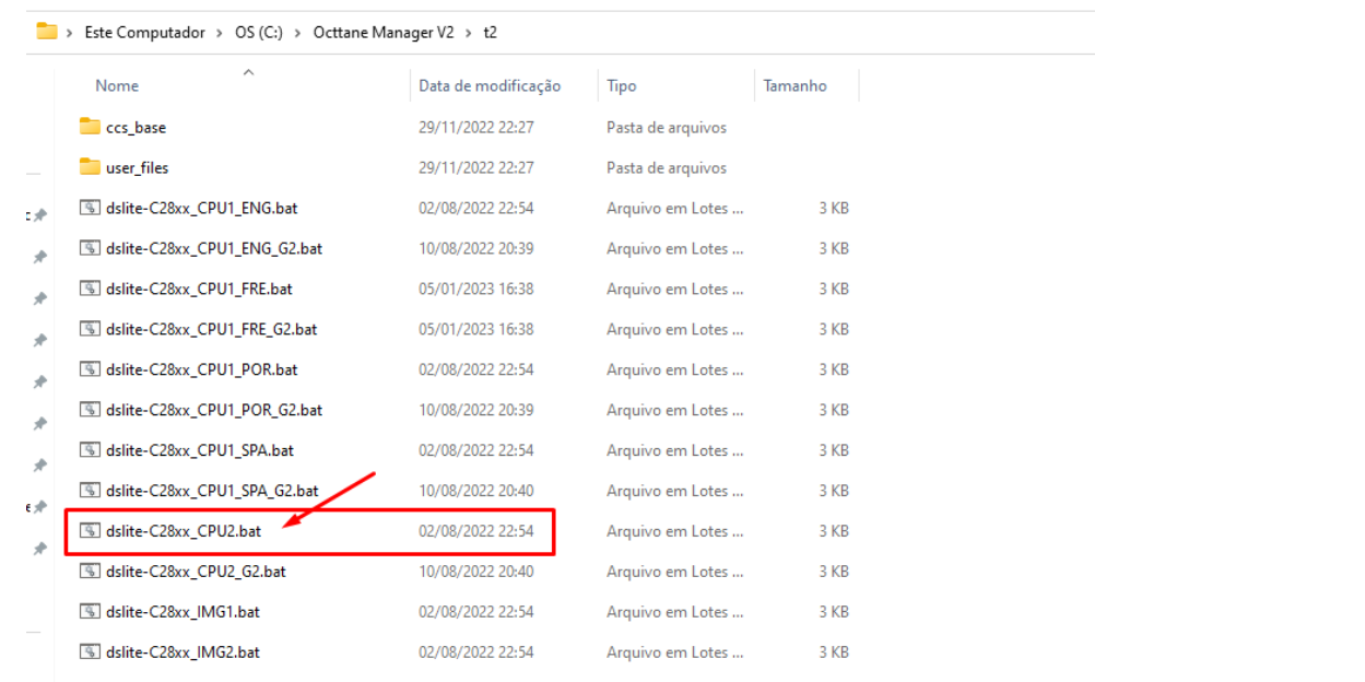

Clique 2x no arquivo ( dslite-C28xx_CPU2 ).


Fique atento para NÃO selecionar o arquivo com final G2. Este é para a ECU da segunda geração.


Após finalizar essa tela. Basta desconectar a sua injeção da porta USB e re-conectar novamente.

Assim a sua injeção já estará atualizada com a última versão do firmware e pronta para uso.


Bora Conferir...

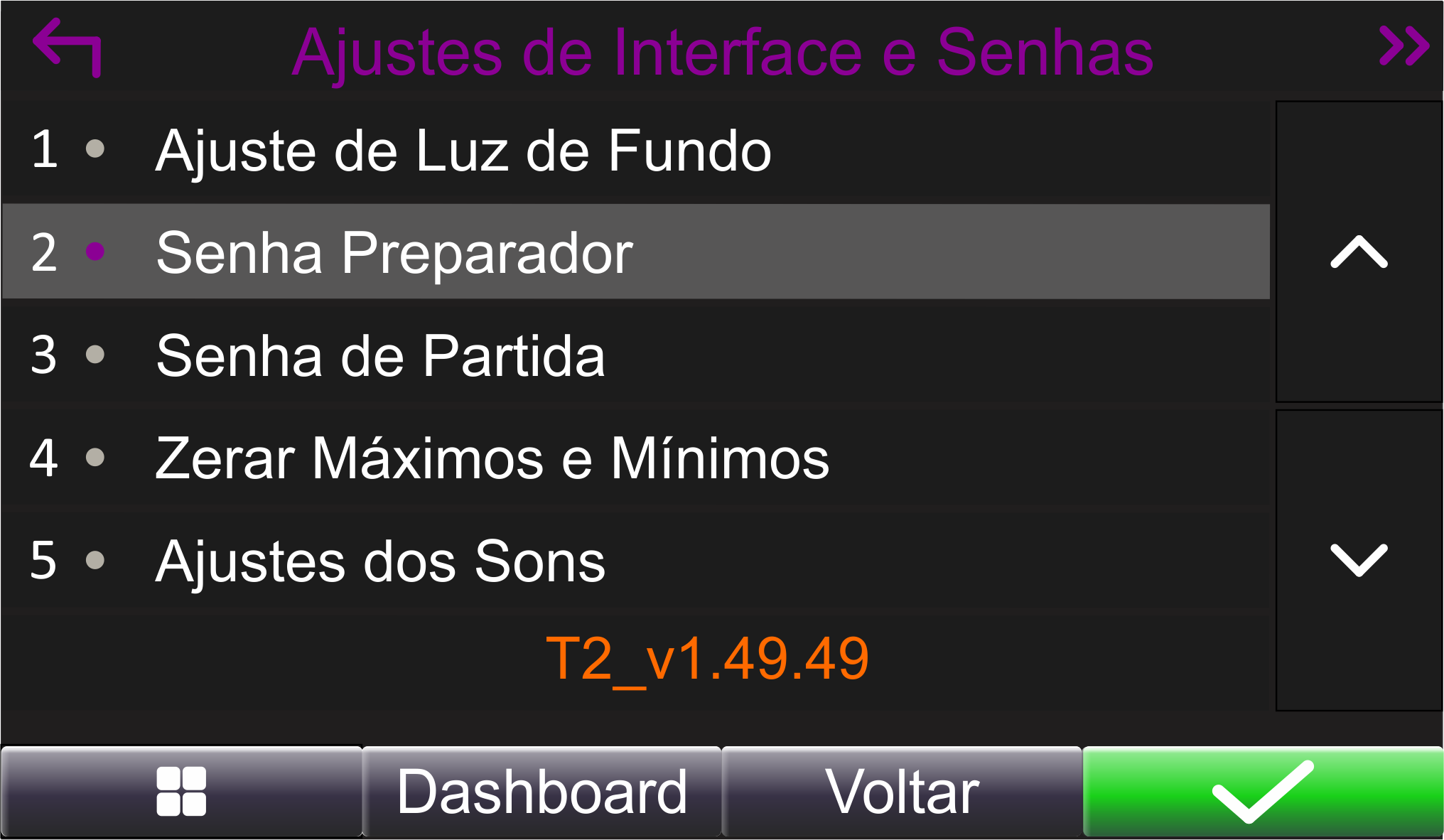

Agora para confirmar se nossa atualização está 100% correta e atualizada conforme nosso ecu manager, então vamos validar a versão do firmware!


Atenção: Muito importante validar a versão Atual.

Neste tutorial: A Versão era: v1.49.49

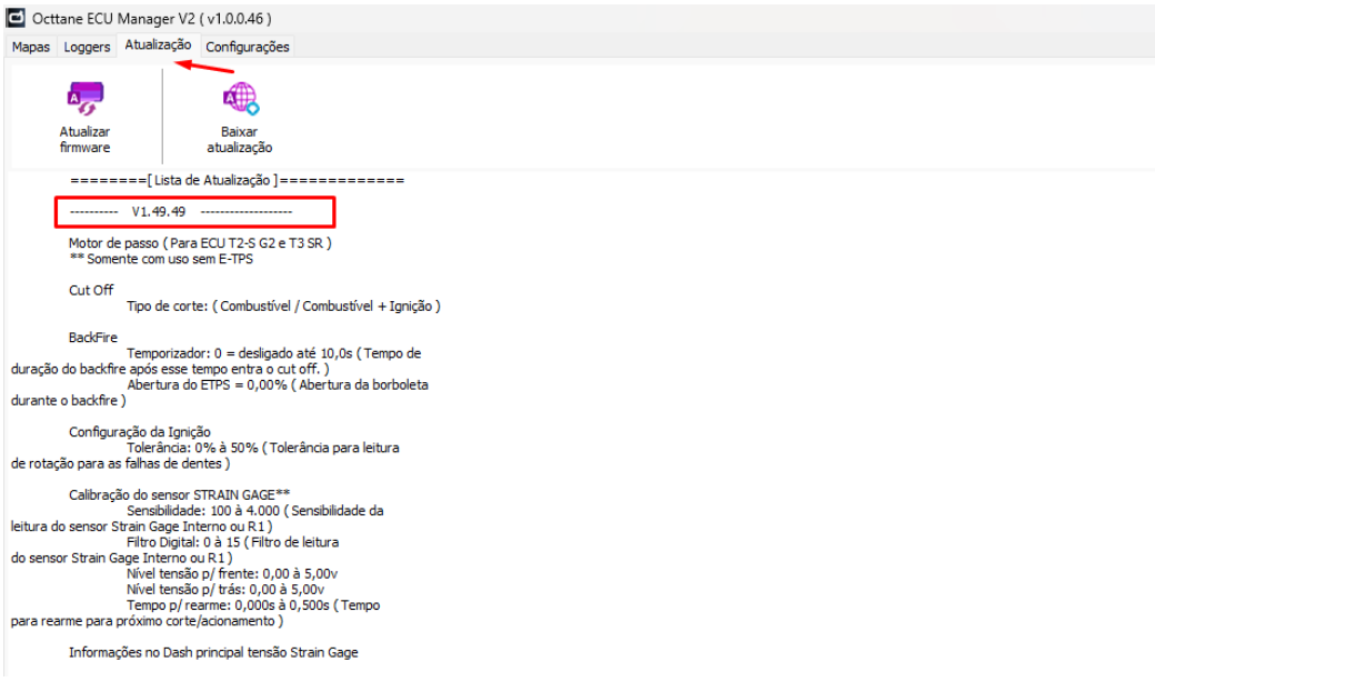

ECU Manager aba -> Atualização -> Changelog



???Resumo até aqui!

Segue um resumo dos arquivos para Atualização na ordem para o modelo ?G1?

? dslite-C28xx_IMG1

? dslite-C28xx_IMG2

? dslite-C28xx_CPU1_POR ( Idioma em Português ) ou dslite-C28xx_CPU1_ENG ( Idioma em Inglês ) ou dslite-C28xx_CPU1_SPA ( Idioma em Espanhol ) ou dslite-C28xx_CPU1_FRE ( Idioma em Frances )

? dslite-C28xx_CPU2

Espero que esse tutorial tenha te ajudado a chegar até aqui com sucesso.

Se for necessário, pode entrar em contato com o nosso suporte!



Tmj Octtaners
