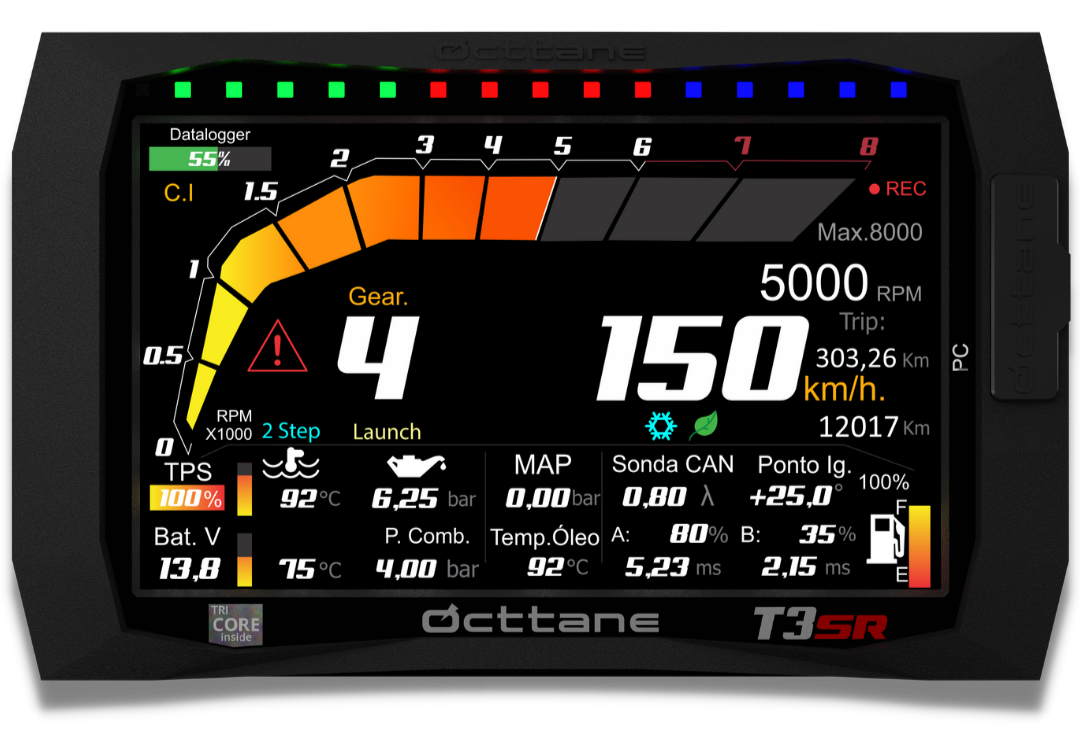

Está na hora de garantir que o seu projeto automotivo esteja sempre com o combustível na medida certa. Hoje, vamos compartilhar dicas valiosas sobre como instalar e configurar o sensor de nível do tanque na sua ECU Octtane. Vamos lá Octtaners!
Detectando a Ligação da Boia
Para começar, é crucial identificar o esquema elétrico da boia que será utilizada.

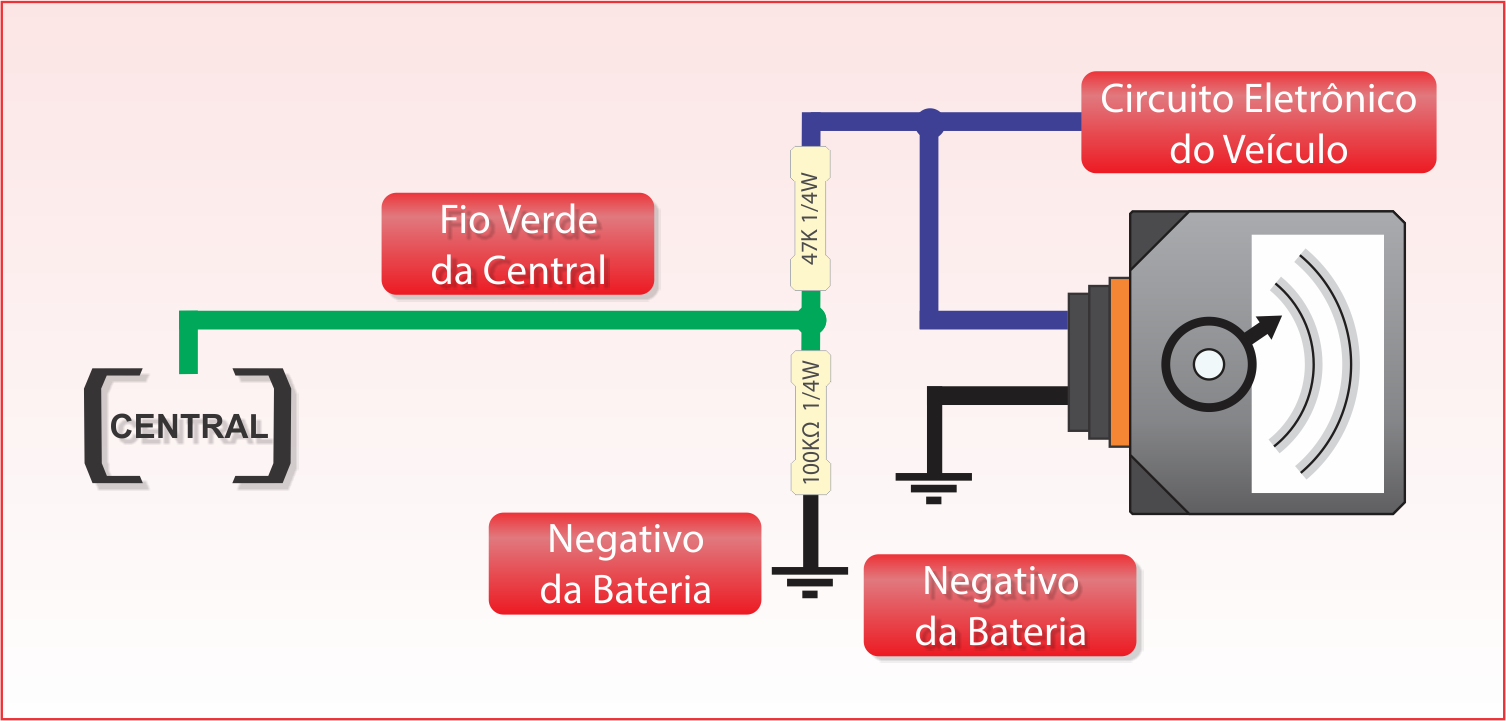

Se você planeja compartilhar a boia original do veículo com a ECU Octtane, é importante medir a tensão. Caso a tensão ultrapasse 5 volts, um divisor de tensão com resistores será necessário. Utilize resistores de 47K e 100K Ohms para ajustar a tensão adequadamente.
Escolhendo o Resistor Adequado

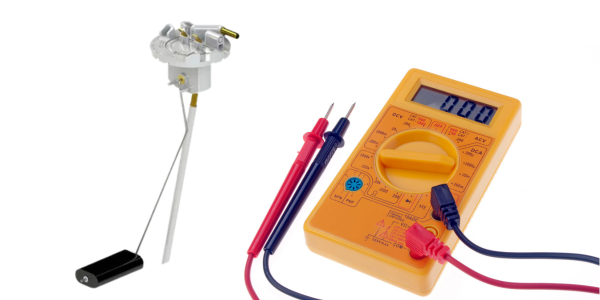

Caso a boia esteja separada ou não tenha um sinal de 5v nem 12v de tensão, use um multímetro na escala de 20k ohms para determinar a resistência adequada.
Digamos que conseguimos medir a resistência da boia em 200 ohms totalmente cheia e 40 ohms totalmente vazia. Então temos o valor máximo de 200 ohms.
Nesse caso precisaríamos de um resistor de no mínimo 200 ohms.
Então o resistor mais perto seria o resistor de 220 ohms.

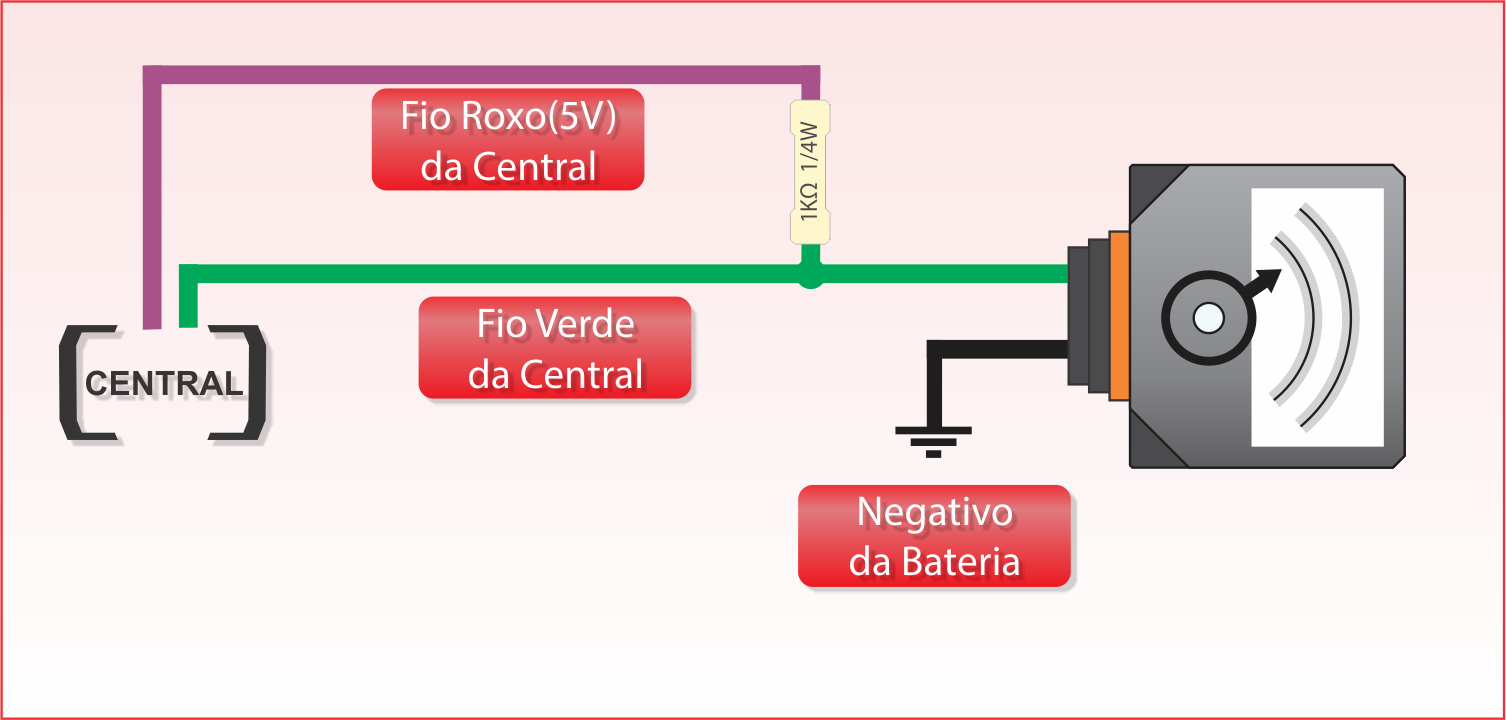

No exemplo abaixo está com um resistor de 1k ohms, neste caso se você usar um resistor de 1k ohms e sua boia tiver um valor de no máximo 200 ohms, você poderá ter uma pequena variação entre 0% de tanque vazio e 100% de tanque cheio, o que resultaria em uma leitura muito rápida, podendo causar instabilidade na leitura.
Muito bem, então descobrimos a nossa ligação e o fio que iremos usar na Entrada, no Exemplo acima, estamos usando o fio ?VERDE? que é uma entrada com sinal analógico.
Caso esteja utilizando essa entrada para outro recurso, não tem problema, verifique quais são as outras entradas que tem disponibilidade para leitura de entrada do nível do combustível e faça a ligação.
Configuração e Calibração na Injeção Octtane
Agora que a ligação está feita, é hora de configurar a entrada na sua ECU Octtane.
Siga os passos detalhados abaixo:
Configuração de Entradas:

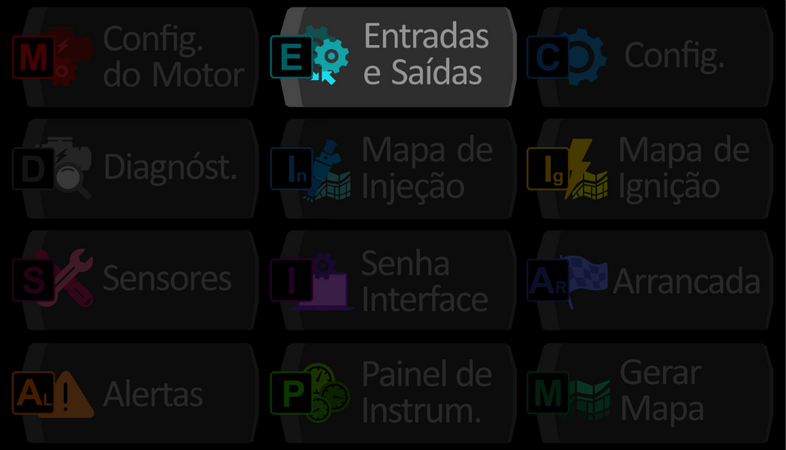

Acesse o menu principal da sua Octtane e clique no ícone para configurar entradas e saídas.
Atenção: Entradas disponíveis para o Sensor de nível de combustível
?
Escolha uma das entradas auxiliares disponíveis para o sensor de nível de combustível (1, 2, 6, 7, 10).
Selecione a entrada desejada e clique no botão ">" para confirmar.
Calibração do Sensor de Nível de Combustível:

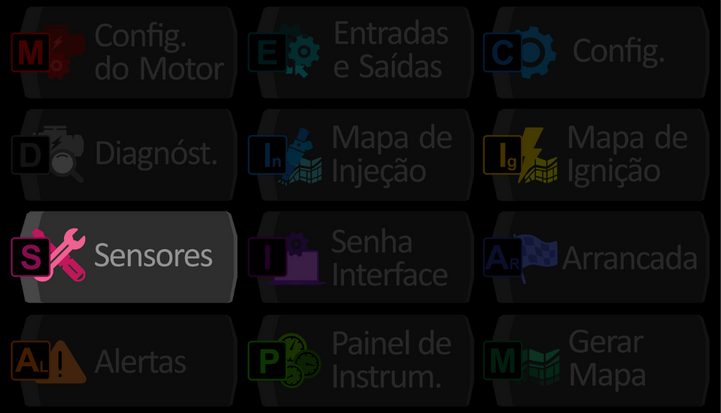

Volte à tela principal e acesse o menu de Sensores e Calibração.
Selecione a opção para calibrar o sensor de nível de combustível.

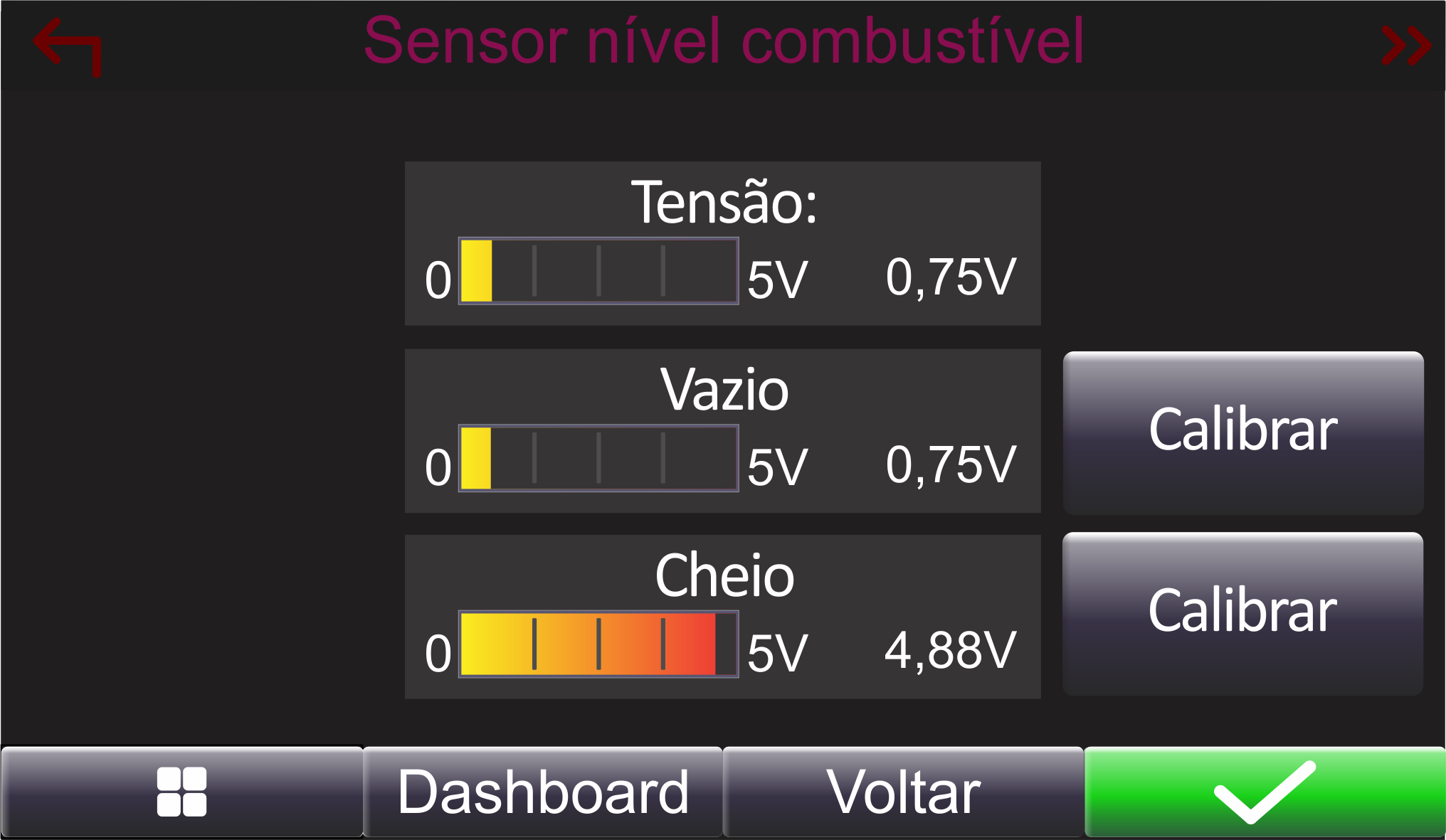

Com a boia no tanque vazio, observe a leitura de tensão exibida (por exemplo, "0,75v").
Clique em "calibrar" ao lado da opção "vazio" e confirme que o valor salvo corresponde à tensão lida.
Repita o processo com a boia no nível máximo (tanque cheio) e clique em "calibrar" para salvar.
Verifique se os valores de tensão lidos e salvos estão corretos para garantir precisão.
Pronto, Octtaners!
Com essas dicas, seu sensor de nível do tanque está configurado e calibrado, garantindo leituras precisas e estáveis.
Lembre-se de que a ECU Octtane suaviza as leituras para evitar oscilações.
Até a próxima, e continue acelerando com a Octtane!
